Комплект резервного живлення Deye 10 кВт трифазний + 4× LiFePO4 20,48 кВт·год — для дому

Головні переваги - Три фази від батареї 48 В — інвертор видає 230/400 В на три фази, а батареї лишаються низьковольтними: не потрібен високовольтний акумулятор, щоб живити трифазний будинок чи майстерню. - Несиметричне навантаження — кожна фаза може бути навантажена по-своєму, до 5 кВт на одну фазу. Це звичайна ситуація для будинку, де холодильник на одній фазі, котел на іншій, а кухня на третій. - Чотири батареї з запасом по струму — на номінальній потужності струм ділиться приблизно по 50 А на батарею: це рекомендований Deye режим, удвічі нижче за їхній максимальний струм 100 А. Саме чотири такі батареї Deye у посібнику наводить як схему для інверторів до 12 кВт. - Сумісність підтверджена виробником — Deye вносить батареї SE-G5.1 Pro-B до офіційного списку батарей, схвалених для SUN-10K-SG04LP3-EU. Інвертор і батареї спілкуються по CAN, і інвертор підлаштовує заряд під BMS (плату керування батареєю). - 20,48 кВт·год запасу — довгі відключення на котлі, холодильнику, насосах, світлі й інтернеті без генератора (розрахунок нижче). - Готовий до сонячних панелей — два MPPT-трекери з робочим діапазоном 200–650 В приймають до 15 кВт панелей, а розклад на 6 часових періодів дозволяє, наприклад, заряджати батареї вночі за нічним тарифом.

Де застосовується - Приватний будинок із трифазним вводом і графіком відключень: газовий котел із насосами, холодильник, світло, інтернет і побутова техніка на всіх трьох фазах. - Будинок зі свердловинним чи дренажним трифазним насосом, якому потрібне трифазне живлення й під час блекауту. - Майстерня, СТО чи невелике виробництво з трифазними двигунами, де простій через відключення коштує грошей. - Магазин, кав'ярня чи офіс: каса, холодильні вітрини, комп'ютери, освітлення й відеоспостереження. - Будинок, де вже стоїть мережева сонячна станція: за паспортом інвертор під'єднують до неї через AC-з'єднання, щоб додати їй накопичення.

Скільки це протримається: три сценарії - Звичайний вечір і ніч (холодильник, котел, інтернет, освітлення, телевізор чи комп'ютер; у середньому 415–520 Вт) — орієнтовно 32–40 годин. - Активний будинок (те саме плюс насос, пральна машина, короткі вмикання чайника чи мікрохвильовки; у середньому 1,0–1,4 кВт) — орієнтовно 12–16 годин. - Важке навантаження (майстерня, трифазний насос, кілька потужних приладів разом; у середньому 2,5–3,5 кВт) — орієнтовно 5–6,5 години. Розрахунок: 20 480 Вт·год × 90% (рекомендована виробником глибина розряду) × 0,9 (приймаємо як ККД інвертора) ÷ середнє навантаження в дужках. Це орієнтир, а не гарантований час: він залежить від конкретної техніки й того, як довго вона реально працює. Якщо навантаження зовсім мале, помітну частку запасу забирає власне споживання інвертора, тому такий режим менеджер порахує окремо під вашу техніку.

Потужність інвертора (10 кВт) визначає, скільки техніки може працювати одночасно, а ємність батарей (20,48 кВт·год) — як довго.

Що входить у комплект - Гібридний трифазний інвертор Deye SUN-10K-SG04LP3-EU, 10000 Вт, 48 В, з двома MPPT-трекерами — 1 шт. - Літієвий акумулятор Deye SE-G5.1 Pro-B, 51,2 В / 100 А·год / 5,12 кВт·год, LiFePO4 — 4 шт., разом 20,48 кВт·год.

Як частини комплекту працюють разом - Напруга: інвертор приймає батарею з робочою напругою 40–60 В, а робочий діапазон батарей — 43,2–57,6 В при номіналі 51,2 В, тобто повністю вкладається в нього. - Струм: на повних 10 кВт інвертору потрібно близько 200 А при номінальній напрузі батарей; його паспортна межа по батареї — 210 А. На чотири паралельні батареї це приблизно 50–53 А на кожну — біля рекомендованого Deye режиму 50 А і вдвічі нижче за максимальний струм 100 А. Це розрахунок, а не паспортне значення. - Наприкінці розряду: коли напруга батарей падає до нижньої частини робочого діапазону, струм упирається в межу інвертора 210 А, тож від самих батарей тоді доступно близько 9 кВт — теж розрахунок. Навіть якби інвертор не обмежував струм, на кожну батарею припадало б близько 60 А, а не 100. Решту потужності за наявності дають мережа чи панелі. - Паралель: чотири батареї з'єднують паралельно силовими кабелями, а між собою — кабелем зв'язку через порти IN/OUT, тож для інвертора вони працюють як один банк. Силові кабелі до інвертора підбирають під струм понад 200 А. - Зв'язок і заряд: перша батарея під'єднується до інвертора через порт PCS по CAN, в інверторі обирають режим літієвої батареї. Інвертор заряджає струмом до 210 А і за паспортом підлаштовує заряд під команди BMS. - Пуск потужної техніки: подвійна потужність на 10 секунд в автономному режимі — паспортна можливість інвертора; кожна батарея за даними Deye витримує пік до 150 А протягом 2 хвилин. Пуск свердловинного насоса чи компресора однаково краще перевірити з менеджером. - Моніторинг: на кожній батареї є світлодіодний індикатор заряду; віддалений моніторинг інвертора виробник пропонує як опцію — чи входить він у комплект, уточніть у менеджера.

А що з потужною технікою - Чайник, бойлер, обігрівач чи електроплита споживають повну потужність весь час, поки увімкнені: чайник на 2000 Вт за 15 хвилин витрачає близько 0,5 кВт·год — приблизно сорокову частину запасу батарей. Такими приладами краще користуватися дозовано. Однофазний прилад навантажує лише свою фазу, а на одну фазу інвертор віддає до 5 кВт.

Чи можна додати сонячні панелі - Так. В інверторі вже є два MPPT-трекери з робочим діапазоном 200–650 В (старт від 160 В), разом до 15 кВт панелей. Напруга холостого ходу рядка панелей навіть у мороз не повинна перевищувати 800 В, тому кількість панелей у рядку рахують під конкретну модель панелі. Панелі до комплекту не входять.

Чи можна наростити систему - Так. За даними Deye батареї SE-G5.1 Pro-B з'єднують паралельно до 32 шт. без додаткового налаштування і до 64 шт. — з ним, а інвертори цієї серії — до 10 шт. паралельно. Скільки батарей чи інверторів і яка схема підійдуть саме вам, підкаже менеджер.

Що важливо знати перед покупкою - Система трифазна: інвертор під'єднують до вводу 3 фази + нуль + захисне заземлення (230/400 В). Для однофазного вводу потрібен однофазний комплект. - Система 48-вольтова: для 12- чи 24-вольтових батарей вона не підходить. - Кожна батарея важить близько 45 кг, разом чотири — близько 180 кг, інвертор — 38 кг. Місце й кріплення варто передбачити заздалегідь. - Інвертор має захист корпусу IP65, а батареї ставлять у сухому приміщенні: заряджати їх можна при температурі від 0 °C. - Кабелі, кріплення, захисна автоматика й сонячні панелі до комплекту не входять. - Час автономності у сценаріях вище — розрахунковий орієнтир, а не виміряний чи гарантований показник. - Гарантія на інвертор — 24 місяці, на кожну батарею — 12 місяців. Менеджер АКБ Маркет порахує автономність під вашу техніку, розподіл навантаження по фазах, перевірить пуск насоса чи компресора і допоможе підібрати панелі.

Технічні характеристики системи: потужність інвертора 10000 Вт на три фази, до 5000 Вт на фазу; струм батареї інвертора до 210 А, чотири батареї разом — до 400 А (рекомендовано до 200 А); напруга системи 48 В; ємність батарей 4 × 5,12 = 20,48 кВт·год; вбудований MPPT 2 трекери, 200–650 В, до 15000 Вт панелей.

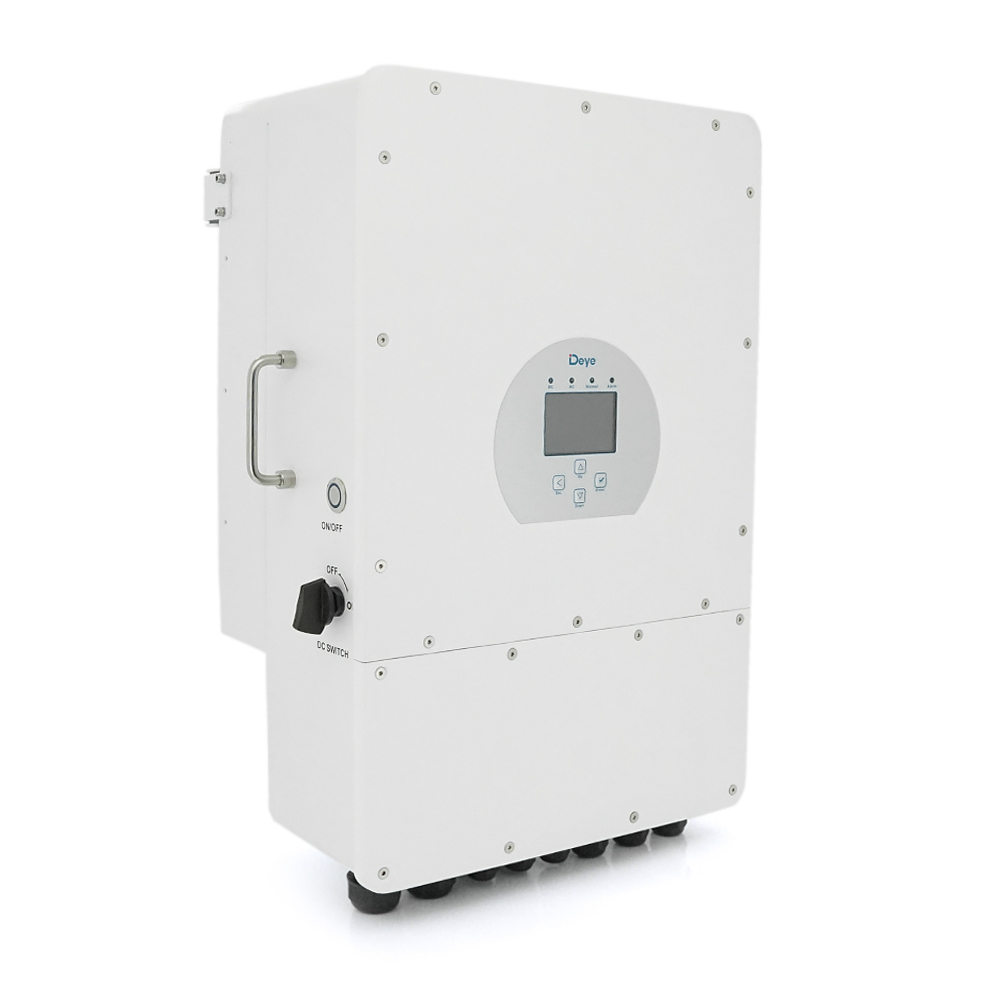

Інвертор Deye SUN-10K-SG04LP3-EU: тип — гібридний трифазний, 230/400 В; потужність — 10000 Вт (11000 ВА); пік — подвійна потужність до 10 с в автономному режимі; напруга АКБ — 48 В (40–60 В); струм заряду і розряду АКБ — до 210 А; MPPT — 2 трекери, 200–650 В, старт від 160 В; максимальна напруга панелей — 800 В; потужність панелей — до 15000 Вт; транзит від мережі до навантаження — до 45 А; паралельна робота — до 10 інверторів; захист корпусу — IP65; вага — 38 кг; інтерфейси — RS485 / RS232 / CAN; гарантія — 24 місяці.

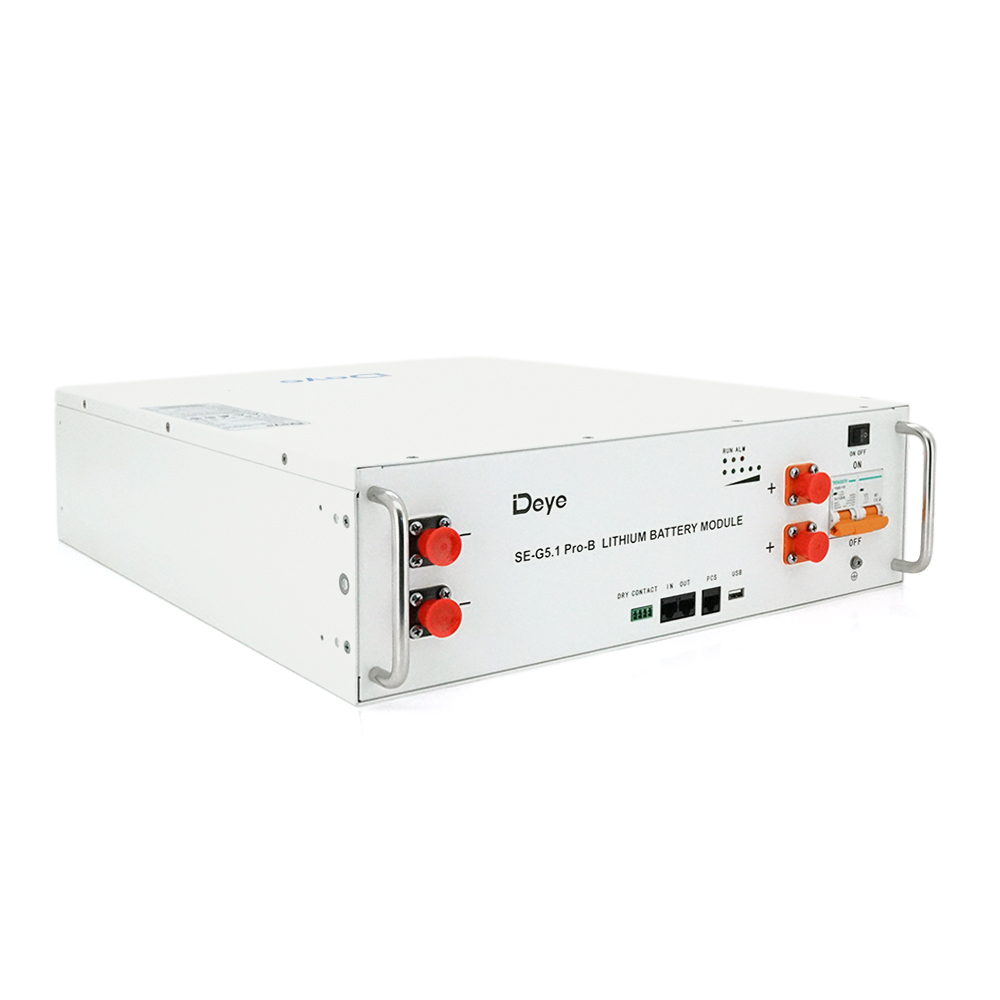

Акумулятор Deye SE-G5.1 Pro-B (4 шт.): хімія — LiFePO4; напруга — 51,2 В (робочий діапазон 43,2–57,6 В); ємність — 100 А·год; енергія — 5,12 кВт·год кожна; струм заряду і розряду — рекомендований 50 А, максимальний 100 А, пік 150 А до 2 хв; рекомендована глибина розряду — 90%; ресурс — 6000 циклів; інтерфейси — CAN / RS485; паралельно — до 32 шт. без додаткового налаштування, до 64 шт. з ним; габарити — 440 × 133 × 540 мм; вага — близько 45 кг; гарантія — 12 місяців.
